交流接触器的三大属性以及接线技巧

交流接触器相信电力作业人员都很熟悉，几乎任何的控制电路里面都离不开交流接触器，交流接触器是一种用来接通或切断交流主电路和控制电路的自动控制电器。其主要控制对象是电动机，也可用于其它电力负载，如电热器、电焊机等。交流接触器的作用和刀开关类似。但是，交流接触器不仅仅是能接通和切断电路，还具有欠电压释放保护、零压保护，控制容量大，适用于频繁操作和远距离控，工作可靠，寿命长等优点。而刀开关既无欠电压保护，只能近距离动操作。因此，交流接触器是在自动控制电路系统中应用大多的一种电器。交流接触器是利用电磁铁吸力及弹簧反作用力配合动作，使触头打开或闭合的电器。交流接触器主要有四大部分组成：电磁系统、触头系统、灭弧装置、绝缘外壳及附件。在初级电工基础知识部分我们先只讲应用得比较多的交流接触器。虽然交流接触器在生活中很常见，但是很多人对它的了解并不多，今天贤集网小编就来与大家分享一下交流接触器的相关知识，包括：交流接触器接线技巧、交流接触器的三大属性、交流接触器的基本参数、交流接触器线圈烧坏原因分析、交流接触器出现故障怎么办？交流接触器选型要点。一起来看看吧！

 交流接触器接线技巧

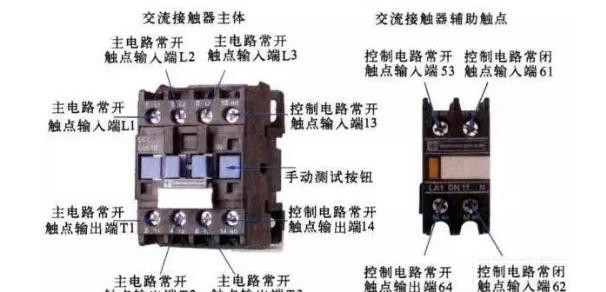

1、1、3、5接三相电源，（主电路部分）；

2、2、4、6接三相电机；

3、A1、A2 ：

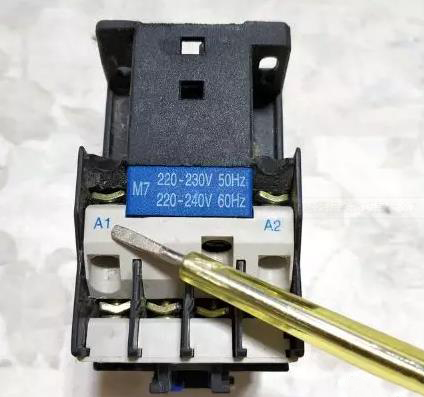

是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

4、13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

5、首先电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。

6、控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

交流接触器的三大属性

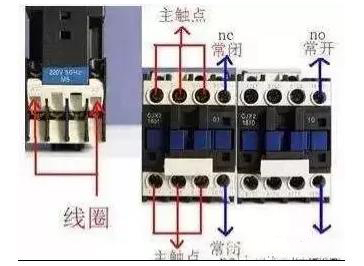

1、交流接触器线圈。线圈通常用A1和A2来标识，可以简单分为交流接触器和直流接触器，我们经常使用的是交流接触器，其中220/380V较为常用:

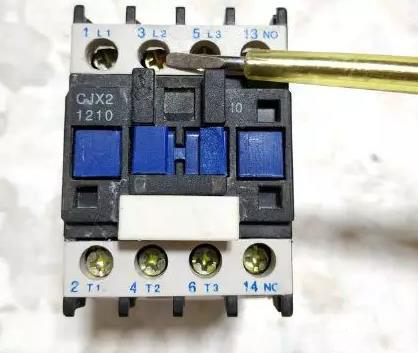

2、交流接触器主触点。L1-L2-L3接三相电源进线，T1–T2-T3接电源出线，可以用来接负载线。交流接触器的主触点都是常开触点，主要接在主电路里，控制电动机等设备的启动和停止！

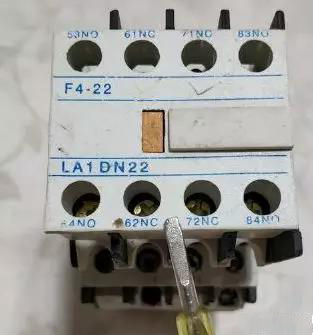

3、交流接触器的辅助触点。辅助触点可以分为常开点NO和常闭点NC。

3-1常开点NO，一般情况下常开点NO主要用于接触器自锁控制和传递运行信号来使用，例如:交流接触器常开点NO接一个红色的指示灯可以作为电机的运行指示灯，当交流接触器得电的时候，常开点NO闭合，接通指示灯，来传递电机或者电路的运行信号。

3-2，交流接触器的常闭点NC。一般情况下交流接触器常闭点NC主要用于电路的互锁和信号传递。

例如:电动机正反转控制电路中就是利用了接触器常闭点NC的互锁功能。例如:交流接触器常闭点NC接一个绿色指示灯，可以作为电路或者电机的停止指示，当交流接触器得电的时候，常闭点NC断开，停止指示灯熄灭，相应的运行指示灯亮，电路运行。

交流接触器的基本参数

1、额定电压

指主触点额定工作电压，应等于负载的额定电压。一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。通常，最大工作电压即为额定电压。常用的额定电压值为220V、380V、660V等。

2、额定电流

接触器触点在额定工作条件下的电流值。380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

3、通断能力

可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5～10倍。当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。

4、动作值

可分为吸合电压和释放电压。吸合电压是指接触器吸合前，缓慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压。释放电压是指接触器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70%

5、吸引线圈额定电压

接触器正常工作时，吸引线圈上所加的电压值。一般该电压数值以及线圈的匝数、线径等数据均标于线包上，而不是标于接触器外壳铭牌上，使用时应加以注意。

6、操作频率

接触器在吸合瞬间，吸引线圈需消耗比额定电流大5～7倍的电流，如果操作频率过高，则会使线圈严重发热，直接影响接触器的正常使用。为此，规定了接触器的允许操作频率，一般为每小时允许操作次数的最大值。

7、寿命

包括电寿命和机械寿命。目前接触器的机械寿命已达一千万次以上，电气寿命约是机械寿命的5%～20％。

交流接触器线圈烧坏原因分析

一、外部因素引起

外部因素，主要是加在线圈两端的电压。任何交流接触器制造商在产品选型目录上，都有线圈额定电压的波动范围，一般是±（10%~15%），加在交流接触器线圈两端的电压，在此波动范围内，可以正常工作。

1、如果线圈工作电压长期处于额定电压的波动范围之上，通过线圈的电流就会超过其额定电流，导致线圈发热，长期会使线圈匝间绝缘受损并击穿，线圈中就会流过很大电流，最终烧坏线圈。如果线圈工作电压高出额定电压的波动范围较多，线圈中流过的电流，就会迅速烧断线圈。

2、当线圈工作电压长期处于额定电压的波动范围之下时，交流接触器在吸合初期，由于工作电压较低，流过的电流低于其额定电流，产生的磁力，克服不了压簧力，衔铁与铁芯不能切合，磁路不能闭合，就会产生更大电流，克服压簧力，使衔铁与铁芯切合，在这种情况下，吸合时间加长；启动电流就会更大（正常启动电流是额定电流的10倍左右）。在吸合完后保持阶段（交流接触器工作状态还不太可靠），其线圈中流过的电流也超过其额定电流。最终的结果同上。

二、内在因素

1、虽然交流接触器工作电压正常，但存在卡滞、骨架内衔铁滑道不畅等现象，吸合困难；或吸合了，衔铁与铁芯不能完全切合，伴有吱吱声，或短路环损坏，伴有嘚嘚声。在这种状态下，都会引起线圈中流过的电流超过其额定值。最终的结果同上。

2、交流接触器工作环境，超出温度与海拔高度的限制的，都会造成交流接触器工作不正常，其结果线圈烧坏现象较多。

三、质量差

一些制造商为了降低成本，恶性竞争。采用劣质的漆包线绕制线圈，其额定电压、电流、绝缘等都有所降低。质量大打折扣。使用这些产品，线圈烧坏也就不足为怪了。

结论，以上原因引起交流接触器的线圈中，流过的电流超过其额定电流，最终结果是线圈烧坏。

交流接触器出现故障怎么办？

一、线圈通电后,接触器不动作或动作不正常

1、线圈控制线路断路; 看接线端子有没有断线或松脱现象,如有断线更换相应导线。如有松脱紧固相应接线端子。

2、线圈损坏; 用万用表测线圈的电阻,如电阻为+∞ ,则更换线圈。

3、热继电器动作后未复位。 用万用表电阻档测热继电器的两个常闭点之间的阻值如为+∞ ,则按下热继电器的复位按钮即可。

4、线圈额定电压比线路电压高。换上适应控制线路电压的线圈。

5、触头弹簧压力或释放弹簧压力过大。调整弹簧压力或更换弹簧。

6、按钮触头或辅助触头接触不良，按钮清理触头或更换相应。

7、触头超行程过大。 应调整触头超程。

二、线圈断电后,接触器不释放或延时释放

1、磁系统中柱无气隙,剩磁过大。 将剩磁间隙处的极面锉去一部分，使间隙为0.1~0.3mm，或在线圈二端并联一只0.1uF电容。

2、启用的接触器铁芯表面有油或使用一段时间后有油腻。 将铁芯表面防锈油脂擦干净，铁芯表面要求平整，但不宜过光，否则易于造成延时释放。

3、触头抗熔焊性能差，在启动电动机或线路短路时，大电流使触。头焊牢而不能释放，其中以纯银触头较易熔焊。交流接触器的主触头应选用抗熔焊能力强的银基合金，如银铁、银、镍等。

4、控制线路接错按控制线路图更正接错部位。

三、线圈过热烧损或损坏

1、电源电压过高或过低。应调整电源电压。

2、线圈技术参数（如额定电压、频率、负载因数及适用工作制等）与实际使用条件不符。应更换线圈或接触器。

3、操作频率过高。应选择其他合适的接触器。

4、线圈制造不良或机械损伤、绝缘损坏等。应更换线圈，排除引起线圈机械损伤的故障。

5、使用环境条件特殊，如空气潮湿，含有腐蚀性气体或环境温度过高。 更换安装位置,更换线圈。

6、运动部分卡住。排除卡住现象。

7、交流铁芯表面不平或去磁气隙过大。清除表面或调换铁芯。

8、交流接触器派生直流操作的双线圈，因常闭联锁触头熔焊不释放而使线圈过热。调整联锁触头参数及更换烧坏线圈。

四、电磁铁噪声过大

1、短路环断裂 更换短路环或铁芯

2、触头弹簧压力过大,或触头越行程过大 调整弹簧触头压力或减小超行程。

3、衔铁与机械部分的连接销松,或夹紧螺丝松动 装好连接销,紧固夹紧螺丝。

五、相间短路

1、触器堆积尘埃太多或粘有水气,油垢使绝缘破坏 接触器要经常清扫,保持、清洁、干燥。

2、在仅用电气联锁的情况下,可逆转换接触器的切换时间短于燃弧时间。 增加机械联锁。

3、灭弧罩破裂,或接触器零部件被电弧烧损而言中碳化 更换灭弧罩,或更换损坏的部件。

交流接触器选型要点

1、根据使用目的要求按照上述系列选择种类：

注意严格区分接触器的主回路是交流还是直流。目前的常规接触器主回路都是交流，控制回路有直流和交流两种。交流接触器不同于直流接触器，用于直流负载时只适用DC-1至DC-5负载（有一定条件和使用方法限制），对于DC-5以上得直流负载建议使用直流接触器。另外电容接触器不能用普通交流接触器替代。

2、负载类型和主回路参数确定：

主回路参数主要是额定工作电压，额定电流，操作频度，极数，通断能力，绝缘电压和耐受过载能力。尤其要注意负载类型：接触器可以运行在不同的负载类型下，但是对应的选择型号不同，不能完全依靠主极电压和功率选型。配电类负载（阻性负载）按照AC-1选型；普通电机负载按照AC-3选型；绕线式电机的频繁起停按照AC-2选型；鼠笼电机的频繁起停应按照AC-4负载选型，因为此两类负载在频繁通断时切断的电流超过正常运转电流，选型过小会发生触头熔焊现象，例如频繁正反转，行车，频繁点动的行业。另外对于4极接触器，有主极2NO+2NC，或者4NO两大系列，不能使用普通3极接触器加辅助触点进行替代。

3、控制回路及辅助触点：

接触器的线圈电压按照控制回路电压确定。目前，国产D2系列接触器只有交流线圈。如果需要直流线圈，需要选择进口进口TesysD,TesysF的产品。另外直流线圈接触器还有低功耗的进口TesysD,和TesysK产品。请客户注意选择。对于辅助触点，不同接触器的触点安装位置和个数均不同，需要查表确定。

4、电气寿命和机械寿命：

在设计过程中如果对电气寿命有严格超过**百万次要求，请按照样本上的寿命曲线查表确定。

上述是小编为大家介绍的交流接触器接线技巧、交流接触器的三大属性、交流接触器的基本参数、交流接触器线圈烧坏原因分析、交流接触器出现故障怎么办？交流接触器选型要点。这些知识大家都掌握了吗？掌握这些对大家很有帮助哦！当然在这里，小编还要提醒大家一下，交流接触器不运行时也要注意维护，在停止使用时，对接触器进行定期清扫，保持接触器干净，特别是连接线是否牢靠，有无松动的地方，连线绝缘是否受损等。触头系统要注意维护，如动静触电是否接触可靠，中间弹簧是否正常，有无卡阻现象。触头是否有松动，是否有烧损痕迹，按压触头是否灵活可靠接触。严格测量交流接触器的相间绝缘电阻，且电阻值不低于10MΩ。接触器线圈也要维护，如是否有开焊，烧损等现象，线圈周边的绝缘是否变色等。最后铁芯维护也必不可少，可以在断电的情况下进行拆卸检查，一般检查铁芯的接触器，主要是在运行的时候有异常声音，因为铁芯松散或生锈，也是接触器发出异响的原因之一。同时也可以观察短路环是否有损坏，如有需要及时更换。
