连接器中的 VAL-U-LOK 连接器

VAL-U-LOK 连接器带来实实在在的价值。VAL-U-LOK 连接器采用 4.20mm [0.165”] 间距线对线和线对板类型，具有每条线 9A 以及 600VAC 的额定值。

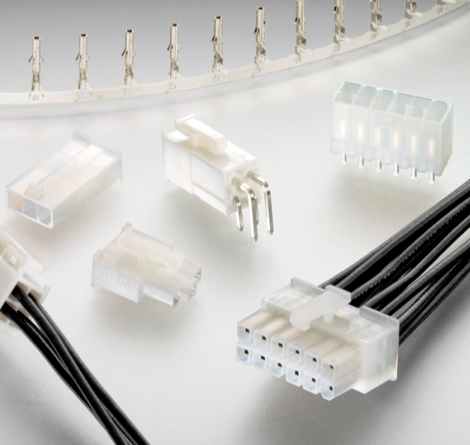

VAL-U-LOK 连接器提供线对线和线对板连接，采用 4.20 mm [0.165”] 中心线间距和每条线 9A 额定电流及 600VAC 最大额定电压的接触件。 插头和母端护套允许线到线和线到面板结构，而接头组件可提供垂直和直角线到板连接。VAL-U-LOK 连接器具有双排 2-24 位和单排 3-5 位型号。垂直接头可选配极化钉和排流孔，并提供盲插版本。直角接头提供可选的螺钉安装凸缘。压接、扣入式插针和插座接触件可端接绝缘直径高达 0.094 英寸 [2.39mm] 的 26-16 AWG [0.12-1.2mm²] 导线。新型号采用可选的端子位置卡扣 (TPA) 器件来协助确保端子完全位于护套中，防止端子脱落。具有多种材料选项，用户可选择符合全球不同区域易燃性标准的零件。此外，新材料符合灼热丝要求和 UL 94 V-0 要求。

端子位置保证 (TPA)。新型号有助于防止端子脱落，并通过灼热丝测试，符合 UL 94 V-0 要求

带端子位置卡扣 (TPA) 的 VAL-U-LOK 连接器有助于防止端子脱落，目前提供的连接器采用了符合灼热丝要求和 UL 94 V-0 要求的材料。这些 4.2 mm（0.165 英寸）引脚间距产品系列为双排器件。额定电压为最高 600VAC，额定电流为每条线最高 9A，提供最多 24 位的面板安装插头、自由悬挂插头和插座。带 TPA 的新连接器可与现有的 VAL-U-LOK 连接器和接头进行互配，支持线到面板、线到线和线到板应用。用于线规 AWG 26-18 的新型压接端子适用于新塑壳和 TPA 器件。将 TPA 器件按压到位，有助于确保端子在塑壳中到位，并提供次级保护以防止端子在受到震动、冲击或拉力时从塑壳脱落。这些与 TPA 兼容的塑壳采用了四种不同的材料，其中包括一种新材料，不仅通过了灼热丝测试，还符合 UL 94 V-0 要求。

符合灼热丝标准。连接器护套和接头

兼容 TPA 器件的 VAL-U-LOK 连接器壳体采用同时符合灼热丝要求和 UL 94 V-0 要求的材料。灼热丝是 IEC/EN 60335-1 第 5 版“家用电器和类似用途电器 - 安全性”所要求的测试。采用该材料的一种零件就可以符合全球多个地区的要求。

不适合 TPA 器件的 VAL-U-LOK 连接器壳体和接头可选用符合灼热丝要求的材料。家用电器制造商可将采用该材料制造的 VAL-U-LOK 连接器销售至欧洲市场，并可符合当地标准。

单排接头，适用于线对板应用

VAL-U-LOK 连接器系统现在为线到板应用 提供单排布局。单排接头有直角型和 垂直型的 3、4 和 5 针位。单排接头可以插接 现有的母端护套。
